Circuitos Elétricos

A grande tecnologia avançada presente nos dias de hoje se deve ao fato do grande desenvolvimento dos estudos dos circuitos elétricos. Por isso é muito importante entender o que é, como ele funciona na prática e quais são os elementos que o compõe.

Um circuito elétrico nada mais é do que o conjunto de vários elementos que possuem funções diferentes a fim de se obter a finalidade desejada.

Classificação

Os circuitos elétricos são classificados de duas maneiras:

  • Circuitos de corrente contínua: possuem fontes de tensão e correntes contínuas (que não variam no decorrer do tempo).
  • Circuitos de corrente alternada: possuem fontes de tensão e correntes alternadas (que variam no decorrer do tempo)

Para fazer a análise matemática de circuitos elétricos, é preciso conhecer no mínimo dois conceitos básicos. A lei das malhas (também chamadas lei de kirchhoff) e a lei de ohm.

Elementos de um Circuito

Abaixo estão citados e representados alguns dos elementos que podem fazer parte de um circuito elétrico.

1 – Resistores:

Elementos de um circuito que basicamente possuem a função de transformar energia elétrica em energia térmica através do efeito joule e assim limitar a corrente elétrica em um circuito. Podem ser combinados de duas formas:

Combinação em série: nesse caso quando combinados, a resistência equivalente (resistência total) referente a essa combinação irá aumentar de forma que se obtenha a resistência total desejada.

Combinação em paralelo: nesse caso, a resistência equivalente (resistência total) referente a essa combinação irá diminuir de forma que se obtenha a resistência total desejada.

O objeto real:

Resistor Elétrico

Representação no papel:

Representação no papel de um resistor

O símbolo que representa os resistores geralmente é a letra R ou r.

2. Capacitores:

Também denominados de condensadores, possuem a função de armazenar cargas elétricas e assim gerar energia eletrostática. É representado em um circuito elétrico como ilustrado:

Objeto real:

Capacitores elétricos

Representação no papel:

Representação no papel de um capacitor

O símbolo que representa o capacitor geralmente é a letra C ou c.

3. Geradores:

Elementos responsáveis por transformar diversos tipos de energia em energia elétrica.

Alguns tipos de energia transformada pelo gerador são: Energia térmica, energia mecânica, energia química e etc.

Objeto real:

Geradores Elétricos

Objeto no papel:

Representação de geradores elétricos no papel

4 – Indutores:

É uma espécie de dispositivo elétrico que tem como função principal de armazenar energia elétrica na forma de campos magnéticos. Normalmente ele é construído como uma bobina feita de um fio condutor (geralmente de cobre).

Objeto real:

Indutores Elétricos

Objeto no papel:

Representação de um indutor

O símbolo que representa o indutor geralmente é a letra L ou l.

Combinação de Elementos em um Circuito

Além desses elementos, existem vários outros que podem ser combinados com a finalidade de construir um ou mais circuitos que tem certamente uma função direcionada pelo seu construtor. Abaixo estão listados alguns tipos de circuitos elétricos que usam alguns desses elementos citados acima:

1 - Circuito com resistores (R), capacitores (C), geradores (V0) e chave (S):

Circuito com resistores, capacitores e geradores

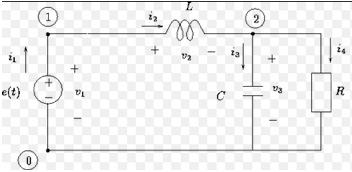

2 – circuito com indutor (L), capacitor (C), resistor (R), tensão alternada (e(t))

circuito com indutor, capacitor e resistor.

3 – circuito com apenas resistores e geradores:

Circuito com geradores e resistores

FONTE:

  • http://pt.wikipedia.org/wiki/Capacitor
  • http://pt.wikipedia.org/wiki/Indutor
  • http://pt.wikipedia.org/wiki/Circuito_el%C3%A9trico
  • http://pt.wikipedia.org/wiki/Resistor

Por: Luíz Guilherme Rezende Rodrigues
